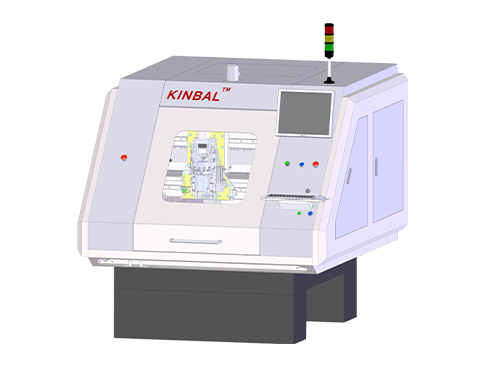

机型 | ND-1LA2528 |
轴数、转速 | 1轴；16万-20万转/分钟选配 |
加工区域 | Max.635mm×710mm 25x28INCH |
钻针制程能力 | D0.05-2.0mm / D0.1-6.35mm |
位置精度 | 定位精度±0.002mm；重复精度±0.0015mm |
钻孔精度 | ±0.01mm（依行业新机出厂标准测试） |
伺服系统 | 进口伺服控制器；XYZ三轴全线性马达；进口高精度导轨 |
Axis最大移动速度 | X、Y:30M/Min Z:25M/Min |
X、Y轴定位测量系统 | 进口高精度光栅尺，（最小分辨率100nm） |
操作系统 | MS Windows7 |
CNC控制系统 | KINBAL CNC |
取放刀方式 | 副爪；自动抓放刀 |
刀库容量 | 日式刀盘，300把/轴 |
装夹定位系统 | 标准：精密电木板置PIN； 选配：气动夹PIN、CCD相机定位 |
QIC切换功能 | QIC大小压脚全切换 |
刀具测量系统 | CCD镭射测针器；测量长度、直径 |
断刀检测系统 | 电流感应接触式CBD断刀检测系统 |
主轴冷却方式 | 自带油冷机 |
电源 | 输入3P 380VAC+PE 50/60HZ，自带隔离变压后 3P 220VAC |
功耗 | Max.8KVA |
空气压力 | 6.0 ~7.0bar |
车间温、湿度要求 | 温度：20℃-23℃ 湿度：45%-60% |
外形尺寸（长×宽×高） | 1660mm X 2000mm X 1680mm |
重量 | 3500kg |
